BIM Collaboration Ramdor - Guide

חברת רמדור שמחה להציג את תוסף הרוויט, שמאפשר עבודה ישירות מהמודל לפעולות במערכת רמדור.

להלן מדריך לעבודה עם התוסף:

1. התקנת התוסף
כניסה לתיקיית BIM COLLABORATION בפרוייקט והורדה של קובץ התקנת תוסף לREVIT.

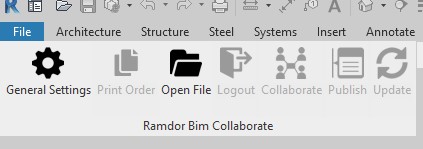

2. כעת יתווסף לתוך ה revit תוסף של רמדור, הוא נראה כך

3. סרגל העבודה של התוסף כולל:

–  General Settings – הגדרות כלליות כגות מיקום ההתקנה, שם המשתמש וכו'
– Open File – פתיחה של מודל מתוך שרת רמדור.
– Publish – פירסום של מודל בשרת רמדור
– Log Out – יציאה של המשתמש מהחיבור לרמדור
– Collaborate – פתיחת המודל לאפשרות של שיתוף ע"י קישור
– Update – עדכון הקישורים של המודל.

4. עבודת הקולבורציה נשארת כמו שהיא, באותה שיטה עם יצירת הלינקים בין הקבצים

5. יצירת הזמנה ממכון העתקות ישירות מהמודל

לחיצה על Print order לאחר מכן יפתח חלון עם 2 האפשרויות הבאות

1. בחירת פרויקט ותיקייה לשמירת הPDF.

2. בחירת הגיליונות שברצונך ליצור בגינם הזמנה.

4. לאחר לחיצה על אישור – המערכת מייצרת את קבצי ה pdf בתיקייה, ומייצרת טופס הזמנה ממכון העתקות כולל מדידה של הגיליונות

5. במידה ורוצים רק ליצור תוכניות דו מימד בתוך רמדור, ניתן לסמן "יצירת PDF בלבד ללא הזמנה"
הקבצים ישמרו אוטמטית בתיקייה הנבחרת.
